LJ-BMW-02专用型

简单介绍:3000×2600mm(宽×高)钣金平板大门,内置门插销,铸钢铰链,三元乙炳密封条,钢化玻璃观察窗
咨询热线:139-0510-5867
产品详细内容

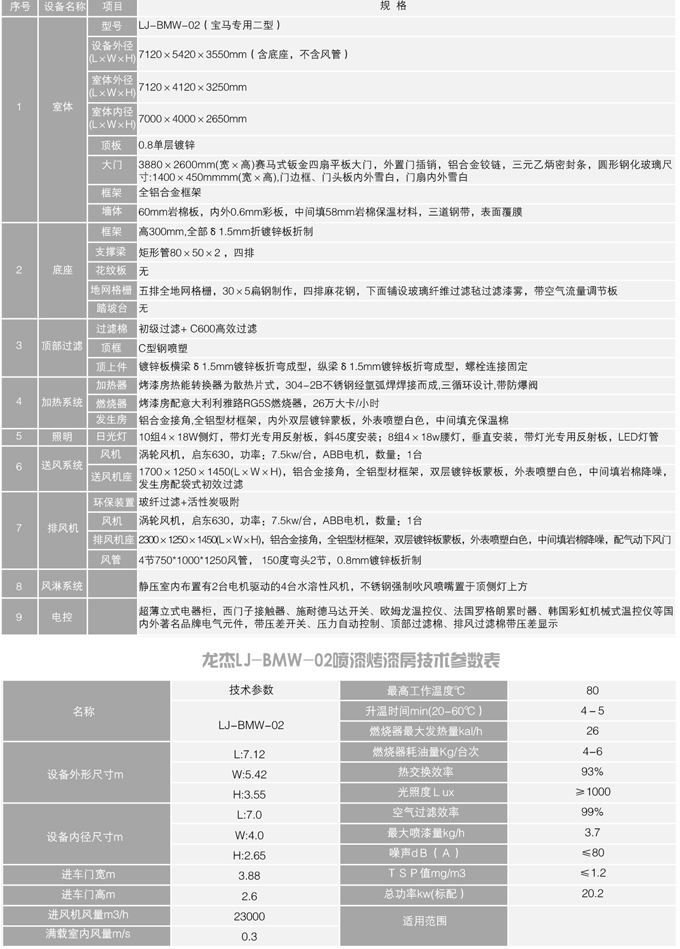

LJ-BMW-02专用型技术参数表

序号 设备名称 项 目 规 格
1 室体 型号 LJ-BMW-02(宝马专用二型)
设备外径(L×W×H) 7120×5420×3550mm(含底座,不含风管)
室体外径(L×W×H) 7120×4120×3250mm
室体内径(L×W×H) 7000×4000×2650mm
顶板 0.8单层镀锌
大门 3880×2600mm(宽×高)赛马式钣金四扇平板大门,外置门插销,铝合金铰链,三元乙炳密封条,圆形钢化玻璃尺寸:1400×450mmmm(宽×高),门边框、门头板内外雪白,门扇内外雪白
框架 全铝合金框架
墙体 60mm岩棉板,内外0.6mm雪白彩板,中间填58mm岩棉保温材料,三道钢带,表面覆膜
2 底座 框架 高300mm,全部δ1.5mm折镀锌板折制
支撑梁 矩形管80×50×2 ,四排
花纹板
地网格栅 五排全地网格栅,30×5扁钢制作,四排麻花钢,下面铺设玻璃纤维过滤毡过滤漆雾,带空气流量调节板
踏坡台 踏坡台两只,脚踏台一只
3 顶部过滤 过滤棉 初级过滤+ C600高效过滤
顶框 C型钢喷塑
顶上件 镀锌板横梁δ1.5mm镀锌板折弯成型,纵梁δ1.5mm镀锌板折弯成型,螺栓连接固定
4  加热系统 加热器 烤漆房热能转换器为散热片式,304-2B不锈钢经氩弧焊焊接而成,三循环设计,带防爆阀
燃烧器 烤漆房配意大利利雅路RG5S燃烧器,26万大卡/小时
发生房 铝合金接角,全铝型材框架,内外双层镀锌蒙板,外表喷塑白色,中间填充保温棉
5 照明 日光灯 10组4×18W侧灯,带灯光专用反射板,斜45度安装;8组4×18w腰灯,垂直安装,带灯光专用反射板,LED灯管
6 送风系统 风机 涡轮风机,启东630,功率:7.5kw/台,ABB电机,数量:1台
送风机座 1700×1250×1450(L×W×H),铝合金接角,全铝型材框架,双层镀锌板蒙板,外表喷塑白色,中间填岩棉降噪,发生房配袋式初效过滤
7 排风机 环保装置 玻纤过滤+活性炭吸附
风机 涡轮风机,启东630,功率:7.5kw/台,ABB电机,数量:1台
排风机座 2300×1250×1450(L×W×H),铝合金接角,全铝型材框架,双层镀锌板蒙板,外表喷塑白色,中间填岩棉降噪,配气动下风门
风管 4节750*1000*1250风管, 150度弯头2节,0.8mm镀锌板折制
8 水溶性系统   静压室内布置2台水溶性风机,不锈钢强制吹风喷嘴置于顶侧灯上方,合计3KW,380V
9 电控   超薄立式电器柜,西门子接触器、施耐德马达开关、欧姆龙温控仪、法国罗格朗累时器、韩国彩虹机械式温控仪等国内外著名品牌电气元件,带压差开关、压力自动控制、顶部过滤棉、排风过滤棉带压差显示

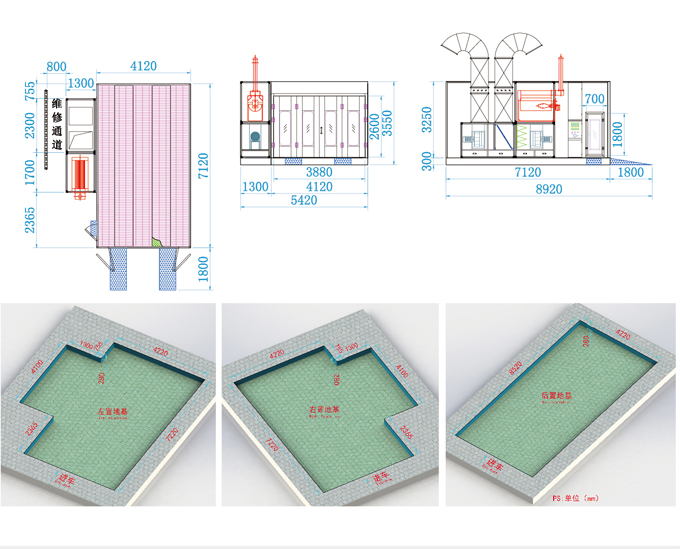

后置地基图

右置地基图

左置地基图

三视图

-
