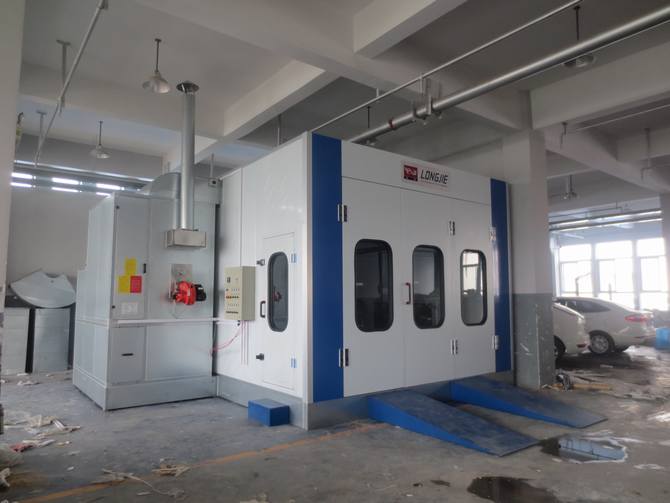

龙杰LJ-E7000A燃油加热型

简单介绍:龙杰LJ-E7000A燃油加热型
咨询热线:139-0510-5867
产品详细内容

龙杰LJ-E7000A燃油加热型技术参数表

名称 技术参数 最高工作温度℃ 80
龙杰LJ-E7000A燃油加热型 升温时间min(20-60℃) 5-6
燃烧器最大发热量kal/h 26
设备外形尺寸m L:6.99 燃烧器耗油量kg/台次 4-5
W:5.61 热交换效率 93%
H:3.35 光照度Lux ≥800
设备内径尺寸m L:6.87 空气过滤效率 98%
W:3.89 最大喷漆量kg/h 3.75
H:2.65 噪声dB(A) ≤85
进车门宽m 3 TSP值mg/m3 ≤1.5
进车门高mm 2.6 总功率kw(标配) 17.13
进风机风量m3/h 24000 适用范围
满载室内风量m/s 0.3
序号 设备名称 项 目 规 格
1 室体 型号 龙杰LJ-E7000A燃油加热型
设备外径 6990×5560×3330mm(含底座,不含风管)
(L×W×H)
室体外径 6990×4010×3330mm
(L×W×H)
室体内径 6870×3890×2650mm
(L×W×H)
顶板 0.8单层镀锌
大门 3000×2600mm(宽×高)平板大门,外置门插销,铸钢铰链,三元乙炳密封条,钢化玻璃观察窗
框架 前立柱为铝合金,后立柱为镀锌板折制喷塑白色,其余镀锌板成型框架
墙体 60mmEPS板,内外0.426彩板,中间填58mmEPS保温材料,表面覆膜
2 底座 框架 高280mm,前δ1.5mm镀锌板折制,左右δ1.2mm镀锌板折制
支撑梁 矩形管80×40×2 ,四排
花纹板 三排δ4mm花纹板
地网格栅 30×5扁钢制作,二排,下面铺设玻璃纤维过滤毡过滤漆雾
踏坡台 踏坡台两只,脚踏台一只
3 顶部过滤 过滤棉 初级板式过滤+ C600高效过滤
顶框 C型钢喷塑
顶上件 镀锌板横梁δ1.5mm镀锌板折弯成型,纵梁δ1.2mm镀锌板折弯成型,螺栓连接固定
4  加热系统 加热器 烤漆房热能转换器为14管热能转换器,经不锈钢经氩弧焊焊接而成,三循环设计,带防爆阀,烤漆房配26万大卡燃烧器,室内最高工作温度80℃
发生房 铝合金接角,型材框架,外蒙1.2mm镀锌板
5 照明 日光灯 8组4×36W顶灯,斜45°安装;采用菲利普灯管,烤漆房专用整流器
6 送风系统 送风机 YDW-11-4.5离心风机,功率:3kw/台,数量:2台
送风机座 2500×1450×820(L×W×H),铝合金接角,型材框架,配板式初效过滤
7 排风风机 环保装置 M型玻纤过滤+活性炭吸附
排风机 YDW-11-6.0A离心风机,功率:5.5kw/台,数量:1台
排风机座 790×1450×900(L×W×H)铝合金接角,型材框架,外蒙1.2mm镀锌板
风管 2节600×600×1250风管, 150度弯头1节,0.8mm镀锌板折制
8 电控 烤漆房选用国内外名牌电器,西门子接触器、韩国彩虹机械式温控仪,主回路设有多重保护:过电流、过负载、短路、缺相等保护。控制箱具有精度高、功能先进、操作方便、安全可靠、高雅大方等优点

龙杰LJ-E7000A燃油加热型

-
