LJ-D7000ALW量子辐射-奥迪专用型

简单介绍:LJ-D7000ALW量子辐射-奥迪专用型
咨询热线:139-0510-5867
产品详细内容

LJ-D7000ALW量子辐射-奥迪专用型技术参数表

序号 设备名称 项 目 规 格
1 室体 型号 LJ-D7000ALW(移动量子辐射器-奥迪专用型)
设备外径(L×W×H) 7120×5870×3430mm(含底座,不含风管)
室体外径(L×W×H) 7120×4320×3150mm
室体内径(L×W×H) 7000×4200×2650mm
顶板 0.8单层镀锌
大门 3000×2600mm(宽×高)钣金平板大门,外置门插销,铝合金铰链,三元乙炳密封条,圆形钢化玻璃观察窗,玻璃尺寸:1100×600mmmm(宽×高),门头门边框内外雪白,三扇门外RAL7035灰内雪白
框架 四周铝合金立柱,其余镀锌板成型框架
墙体 60mm岩棉板,外RAL7035灰内0.476雪白彩板,中间填58mm岩棉保温材料,表面覆膜
2 底座 框架 高280mm,前δ1.5mm镀锌板折制,左右δ1.2mm镀锌板折制
支撑梁 矩形管80×40×2,四排
花纹板 三排δ4mm花纹板
地网格栅 30×5扁钢制作,二排,下面铺设玻璃纤维过滤毡过滤漆雾
踏坡台 踏坡台两只,脚踏台一只
3 顶部过滤 过滤棉 初级板式过滤+ C600中效过滤
顶框 C型钢喷塑
顶上件 镀锌板横梁δ1.5mm镀锌板折弯成型,纵梁δ1.2mm镀锌板折弯成型,螺栓连接固定
4  加热系统 加热器 十三组量子光波定向辐射器,左右侧墙各四组滑动,后墙两组滑动,顶部三组滑动,功率:2.6KW/组
发生房 铝合金接角,铝合金型材框架,外蒙1.2mm镀锌板,配板式初效过滤,外表喷塑
5 照明 日光灯 10组4×18W顶灯,斜45°安装,采用LED灯管;
6 送风系统 风机 YDW-11-4.5AL1离心风机,功率:4kw/台,数量:2台
送风机座 1900×1450×820(L×W×H),铝合金接角,铝合金型材框架,外1.2mm内0.8mm镀锌板,中间填岩棉降噪,外表喷塑
7 排风风机 环保装置 M型玻纤过滤+活性炭吸附
风机 YDW-5.0M-12-7.5电机外置式风机,功率:7.5kw/台,数量:1台
排风机座 1100×1450×1850(L×W×H)铝合金接角,铝合金型材框架,外1.2mm内0.8mm镀锌板,填岩棉降噪,外表喷塑
风管 2节700*700*1250风管,150度弯头1节,0.8mm镀锌板折制,角钢法兰
8 水溶性系统   室体顶部布置有2台0.55kw风机, 不锈钢强制吹风喷嘴置于纵横梁下方
9 电控   立式触摸屏电器柜,宇电温控、法国罗格朗累时器,六路220V电加热、欧姆龙时间继电器、西门子接触器等国内外著名品牌电气元件排风带压差开关及报警室体压差显示

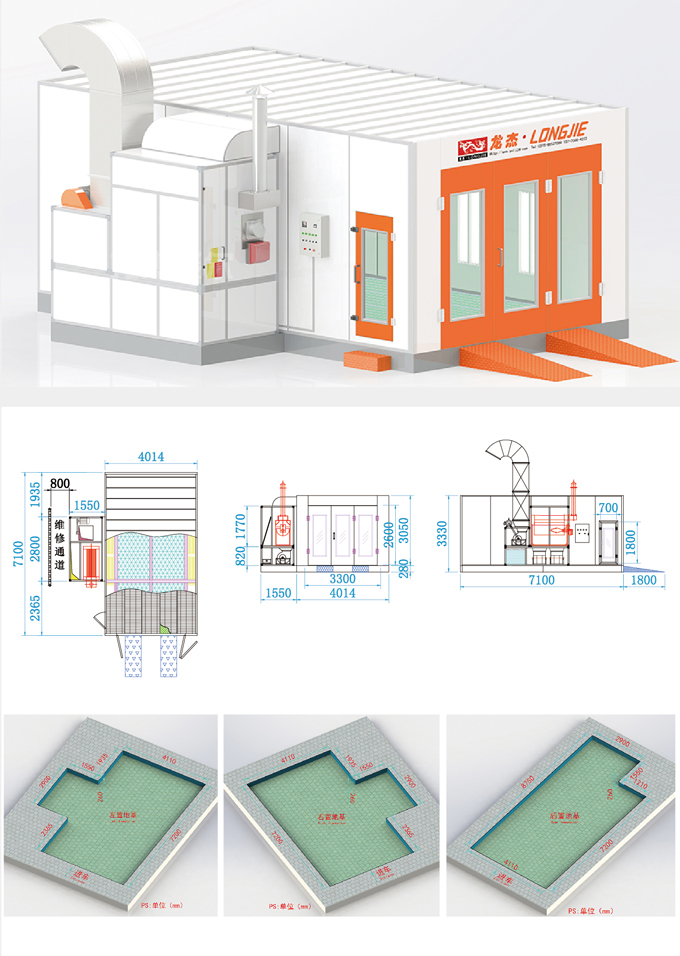

后置地基图

右置地基图

左置地基图

三视图

-
